교량 동조 인상 시스템 WJS 공법

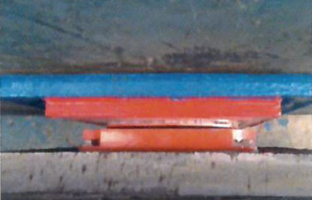

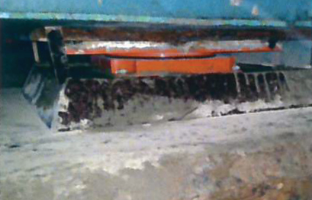

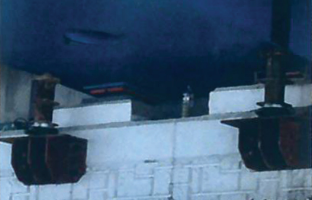

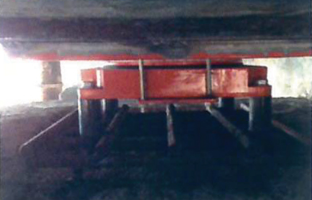

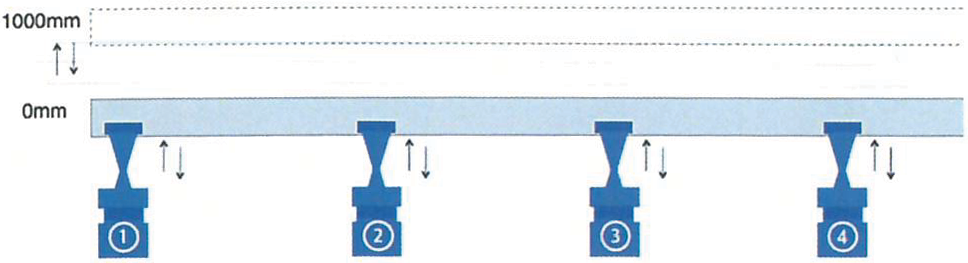

실린더 동조 인상시 각 실린더의 변위 값을 측정하여 각 실린더의 편차가 발생하면 설정된 (정밀도 ±0.3mm, 0.1mm 제어 가능) 편차 이내로 동조 현상을 수행하는 SYSTEM 공법

1

변위 데이터를 무선으로 통신하여 보다 간편하게 장비 설치가 가능하며 인력 배치 시간이 적어 경제적인 인상이 가능

2

유압펌프가 메인펌프와 보조펌프로 이루어져 각 지점의 인상이 독립적이고 정확하게 가능

3

변위계 및 유압계가 독립되어 실변위 및 하중 계측 가능

4

유압잭의 설치, 해체시의 반복시에 연속 계측 가능

5

자동계측 및 컴퓨터 연상에 의한 인상 제어

6

동시인상실시로 편심하중에 의한 손상을 최소화

7

인상정밀도 ±0.3mm 이내 (시험 성적서 발급)

8

자동 인상 및 수동 인상이 가능

9

현장여건이 양호치 않아 노이즈가 다량 발생하는 구간에서 유선통신 가능

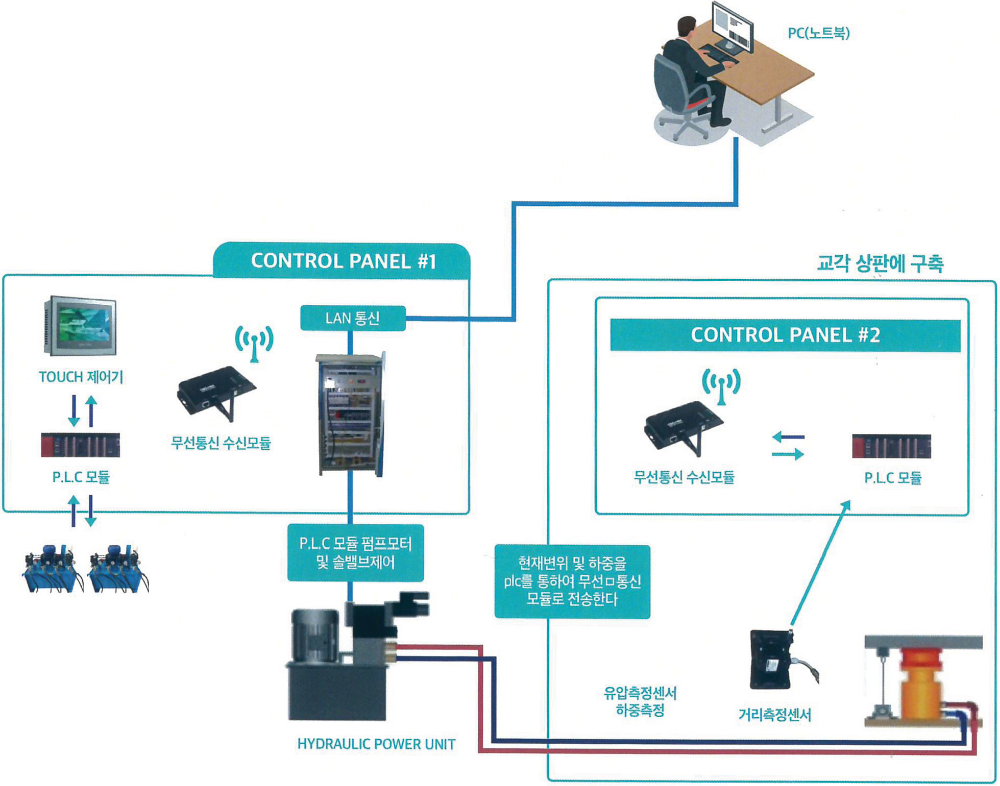

교량 동조 인상 시스템 계통도

±0.3mm 국내 최고 인상 정밀도로 자동계측 및 컴퓨터 연산에 의한 정밀제어 가능

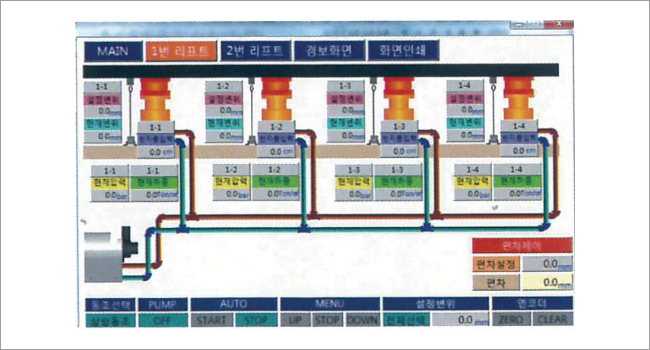

실시간 자동 컴퓨터 정밀계측 제어 프로그램

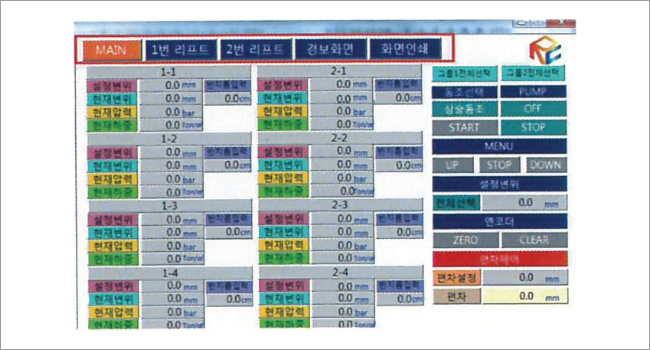

MAIN

인상 시스템 전체 상태 모니터링 및 작동을 할 수 있다.

- 설정변위 : 인상하고자 하는 거리를 입력한다.

- 현재변위 : 현재 인상된 거리를 표시한다.

- 현재 압력 : 압력을 표시한다.

- 현재 허용 : 현재 하중을 표시한다.

- 면적입력 반지름 : 하중을 받는 실린더의 반지름을 입력한다.

1번 리프트

1. MAIN 화면에서 나오는 데이터를 각 리프트 별로 표시함

2. 버튼 구성은 MAIN화면과 동일하다.

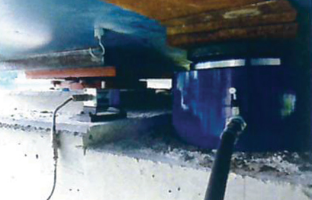

교량 동조 인상 시스템 구조

변위센서
(draw wire sensor)

교량 구조물의 변위 계측
스틸 와이어 방식
최대 측정거리 : 375mm
정밀도 : ±0.3mm

draw wire sensor SPEC
Measuring range(측정범위)	375mm
Output(출력)	0...10V
Linearity(직선성)	analogue output 0.1%
Weight(무게)	330g
Materials(소재)	housing : titanium-anodised aluminium wire : stainless steel Φ 0.5mm

유압계측센서(하중센서)
(load sensor)

구조물의 지점 하중 계측
최대 측정유압 : 700bar

load sensor SPEC
Capacity(용량)	700 bar
Rated Output(정격출력)	2.0 mV/V
Combined Error(오차)	0.1%
Safety Overload(허용용량)	150%

유압제어밸브
(solenoid valve)

상승, 하강, 정지 제어
반향 전환 밸브, 압력 유지 밸브

solenoid valve SPEC
Fluid temperature range(유체온도)	-30 ~ 80℃
Ambient temperature range(주변온도)	-30 ~ 50℃
Viscosity range(점도)	5 ~ 400㎟/s
Operating pressure max(최대조작입력)	700 bar
Pressure admissible max(최대허용입력)	< 2bar

갑압밸브
(load holding valve)

유압제어밸브의 정지 기능상실 시 교량 낙하 방지 기능
최대압력 700bar

solenoid valve SPEC
Fluid temperature range(유체온도)	-30 ~ 80℃
Ambient temperature range(주변온도)	-30 ~ 50℃
Viscosity range(점도)	5 ~ 400㎟/s
Operating pressure max(최대조작입력)	700 bar
Pressure admissible max(최대허용입력)	< 2bar

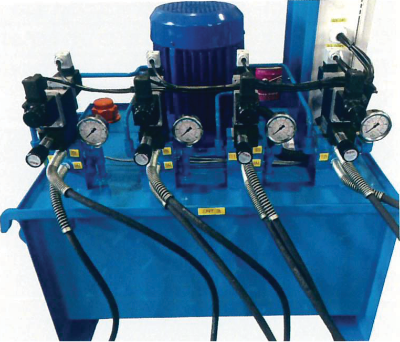

유압펌프
(Hydraulic pump)

주펌프 1초
보조펌프 4초 구성 *4개 SET
최대 압력 : 700bar
1mm 인상 시 약 4.25초

Hydraulic pump SPEC
SHP x 4P x 220 / 380V-150L \| 4.2486 sec / mm
10mm 인상 시	285㎤ x 1cm = 285㎤(=0.285ℓ) 1port 당 0.23cc(1회 회전시) x 1750 rpm = 0.4025 ℓ/mm 0.4025ℓ/mm x 1mm ÷ 60sec ≒ 0.006708 ℓ/sec ∴ 0.285ℓ ÷ 0.006708 ℓ/sec ≒ 42.486 sec
