개요
본 공법은 염분에 녹이 슬지 않는 스텐레스 와이어망 보강재와 드라이 상태의 골재 및 고유동화제, 소포제, 중점제, 경화촉진제 등이 첨가된 초속경 수중 불분리 몰탈을 이용하여 수중 콘크리트 구조물의 단면보수, 보강, 내진 공법에 적용되며 물의 침투를 막고 유속에 의한 세굴 화학적인 작용, 중성화방지, 동결융해로 인한 콘크리트 구조물의 부식, 박락을 차단하는 무기계 친환경 자재를 이용한 공법이다.
사용방법
수중 불분리 팻칭 몰탈(CL-R102)
수중 불분리 그라우팅 몰탈(CL-R103)
수중 불분리 콘크리트 타설용 몰탈(CL-R104)
공통

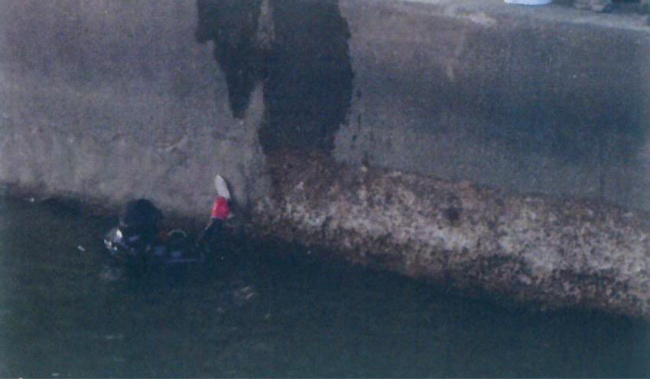

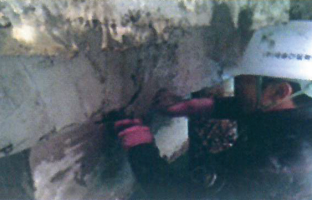

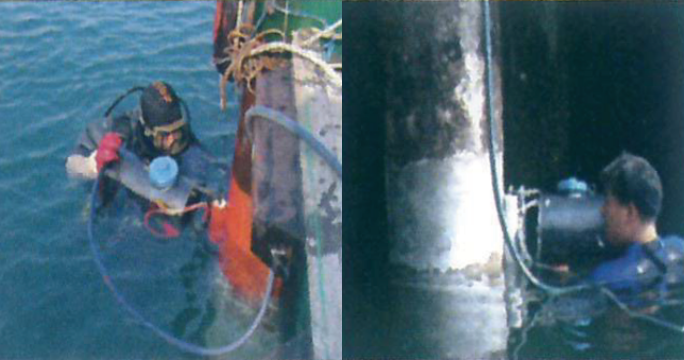

시공하고자 하는 기존 수중콘크리트 표면의 해앙기생물, 부식, 이물질 등을 고압살수, 파워툴크리닝, 치핑으로 완전히 제거한다.
1 분진이 있을 경우 모르타르의 접착력이 저하될 우려가 있으므로 고압의 살수기를 사용하여 청소한다.
2 초기 경화가 시작된 제품은 사용을 금지한다.
수중 불분리 팻칭 몰탈
(CL-R102)

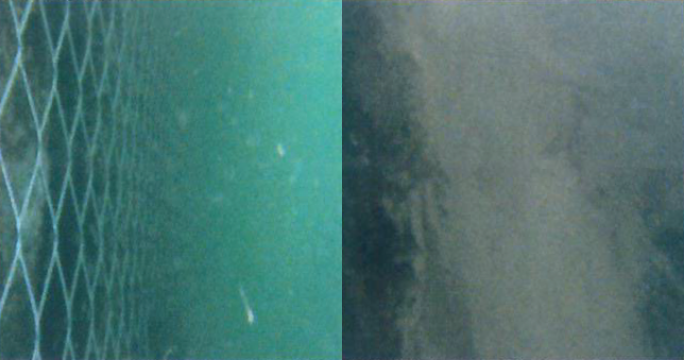

1 와이어망이 뒤틀리지 않게 주의하여 기존구조물에 거치하여 수중용 드릴(6mm)을 이용하여 ㎡당 10개의 나비핀을 박아 와이어망이 기존 구조물에 밀착되게 고정시켜준다.
2 일정량의 모르타르를 정해진 비율로 1~2분간 혼합이 잘되도록 반죽을 충분히 하여 준다. 수중에서 시공도중 모르타르가 굳어 질 수 있으므로 사용량 만큼 배합을 그때마다 실시한다. 자재 특성상 경화시간이 매우 짧으므로 모르타르의 배합 후 5분 이내에 시공하도록 한다.
수중 불분리 그라우팅 몰탈
(CL-R103)
1 처음부터 무리한 부하를 주지 말고 호스의 압력 한계 내에서 조절하여 상부에 연결된 파이프를 통해 모르타르가 배출되 나오면 주입이 완료된 것이므로 압속을 중단한다.
수중 불분리 콘크리트 타설용 몰탈
(CL-R104)
1 수중 시공 시 타설 바닥에서 30cm 이상 떨어져서는 안된다. (수중에서 시멘트 및 다른 입자 유실을 감소하기 위함)
2 타설 시 가급적 이음부위가 없어야 하며 레이턴스가 최소화 되어야 한다.
3 해상 시공 시 바지선에서 건 비빔하여 시공 할 수도 있다.
